Name

BWMS

Series GREEN
Product Description

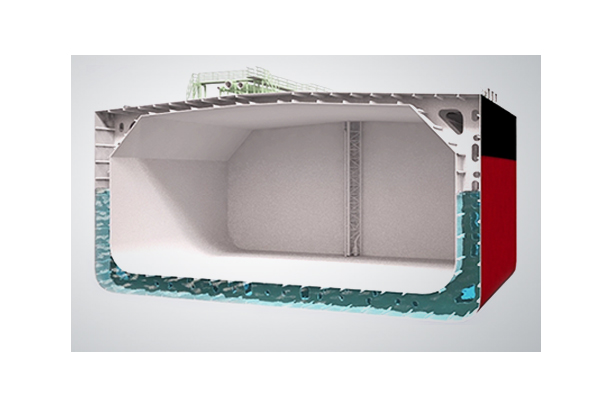

블루존 선박 평형수처리 시스템은 마이크로 오존버블을 사용하여 선박 평형수 내에 생존하는 유해수중생물과 병원균을 살균하고 중화하는 시스템입니다.
오존발생기에서 생성된 가스상 오존은 마이크로 버블노즐을 통해 선박 평형수에 주입됩니다.

발라스팅 과정에서 오존가스는 최대 TRO (총 잔류산화물)양으로 평형수에 주입됩니다.

디발라스팅 과정에서 잔류 TRO를 중화시키기 위해 배관 내에 중화제가 주입됩니다.


작동원리

공기압축기는 대기중의 공기를 압축하여 산소발생기로 보내집니다.
산소발생기로 유입된 압축공기는 질소가 제거되고 정제된 산소만 생산됩니다. 제산소는 오존발생기로 유입되어 오존을 생성하고 생성된 오존은 마이크로 버블노즐을 통해 평형수에 주입됩니다.

구성장비의 개요

블루존 시스템은 오존발생모듈, 직관식 오존마이크로 버블모듈, 중화모듈, 감시제어모듈로 구성됩니다.

산소발생기

산소발생기는 압축공기중의 질소와 산소를 분리해내는 장치입니다.

오존발생기

오존발생기는 코로나 방전방식으로 가스상 오존을 생성하고
오존은 수처리 산업에서 사용하는 화합물 중에서 강력한 산화제입니다.
이는 산소원자와 산소분자의 결합으로 형성됩니다.


직관식 오존마이크로 버블모듈

오존버블 발생장치는 마이크로 크기의 오존버블을 생성시키는 장치입니다.
마이크로 크기의 오존버블은 평형수로 쉽게 용해됩니다.

중화모듈

중화모듈은 잔류TRO를 중화시키기 위해 배출수에
중화제를 주입하는 장치입니다.
