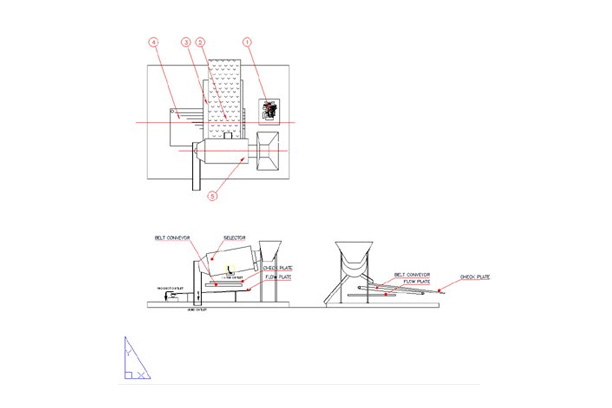

사금 선별기 본 사금 선별기는 자연사 또는 잡석이 포함된 골재에서 사금을 비롯한 비중이 높은 중금속을 선별하는 설비로써 지금까지의 많은 인력을 필요로한 수동선별 방식에서 모든 기능을 전 자동화 시킨 최신 설비 입니다. 먼저 조건에 상관없이 자연사 또는 잡석이 포함된 모든 골재를 본 설비의 선별기에 투입을 하게 되면 1차로 필요 없는 큰 돌이나 잡석 등이 분류되어 외부로 배출되게 되며 동시에 2차로 선별에 필요한 최대 입자로 선정된 선별망을 통과한 사금과 중금속 및 모래는 물과 함께 선별판 으로 투입되어 물의 흐름에 저항을 주는 방식으로 유속 및 흐름을 분포시켜 사금 및 중금속의 비중으로 인한 선별방식으로 채집에 필요한 최소의 3차로 선별을 하는 설비로 구성되어 있으며 3차로 선별된 모래를 포함한 사금 및 중금속은 이송용 벨트콘베어에 투입되게 되며 이때에 투입된 물과 모래를 포함한 사금 및 중금속은 운반과정에서 물은 외부로 배출되며 모래를 포함한 사금과 중금속 등은 최종 채집판에 투입되게 되며 최종 채집판은 고대로 부터 현재까지도 사금채집 방식으로 현장에서 작업하고 있는 방식을 대용량 및 자동화 설비로 개발한 특수설비로 맑은 물과 함께 투입되는 모래를 포함한 사금과 중금속 등은 흐르는 물과 함께 비중이 낮은 모래(비중:2)는 외부로 배출되며 비중이 높은 중금속(비중7~12)과 사금(비중:19) 등은 채집되는 설비로 최종 채집되어 수거한 사금 및 중금속은 필요에 따라 분류 사용할수 있는 자동화 설비 입니다. | |
| 설비 제원 | 설비 특성 |
1) 용량250M3 / Hr 2. 선 별 판S H I – 0 3 3. 콘 베 어 S H I – 0 4 1) 용량20M3 / Hr 2) 구동부10 Kw * 1/60 3) 크기2.5M * 8M 4. 채 집 판 S H I – 0 5 1) 용량20M3 / Hr 2) 구동부1 Kw * 1/60 3) 크기3M * 5M 4) 급수20M3 / Hr * 40A
|
본 장치는 자연사 또는 잡석이 포함된 골재에서 사금을 비롯한 비중이 높은 중금속을 선별하는 과정의 1차 선별과정의 설비로 큰 돌이나 자갈 등 사금을 채취하는 과정에서 필요없는 부분을 1차 선별한 후 사금의 입자에 따라 2차로 모래 및 사금 등 을 선별한후 후속설비에 공급하는 설비로 대량공급되는 골재를 1차, 2차 로 구분하여 신속하게 처리하므로 하여 많은 량을 처리하면서도 필요로 하는 부분을 빠른 시간내 수거할 수 있는 효율적인 설비 입니다. 2. 선별판 ( S H I – 0 3 ) 선별기에서 선별된 다량의 사금 및 모래를 본 선별판으로 유입시켜 흘려보내면 선별판에 부착된 저항에 의하여 유속이 저하 및 분포되면서 비중이 높은 사금과 중금속 및 모래의 일부가 본 설비에서 선별되게 되며 이때 비중이 낮은 모래 및 이물질은 물과 함께 흘르내리며 선별된 사금과 중금속 및 모래는 필요로 하는 입자의 선별망으로 구분 선별되어 채집판으로 운반되는 콘베어에 적재되게 되는 설비 입니다. 3. 콘베어 ( S H I – 0 4 ) 선별판에서 선별된 사금과 중금속 및 모래는 본 벨트콘베어 설비에 투입되게되며 투입된 사금과 중금속 및 모래는 벨트콘베어 설비에 의하여 채집판으로 운반되게 되며 이때 운반과정에서 다량으로 포함되어 흘러내린 물은 하부로 흘러내리게 되므로 채집판에 공급되는 최종 수집된 선별량은 채집이 쉬운 양질의 사금 및 중금속 등을 운반, 공급하는 설비 입니다. 4. 채집판 ( S H I – 0 5 ) 최종 선별된 사금과 중금속 및 모래는 벨트콘베어로 운반되어 채집판에 투입되며 채집판에서는 맑은 물을 공급하여 투입된 사금과 중금속 및 모래를 최종 선별하게 되며 이 과정에서 비중이 가장 무거운 사금과 중금속 만최종 선별되어 수거하게 됩니다. 이 모든 작업과정이 자연사 또는 잡석이 포함된 골재를 선별기에 투입하면서부터 사금 및 필요 중금속을 인력이 필요치 않는 자동으로 선별 되어지며 최종 선별된 사금 및 필요 중금속은 필요에 따라 분류하여 수거하기만 하면 되는 설비 입니다. |
